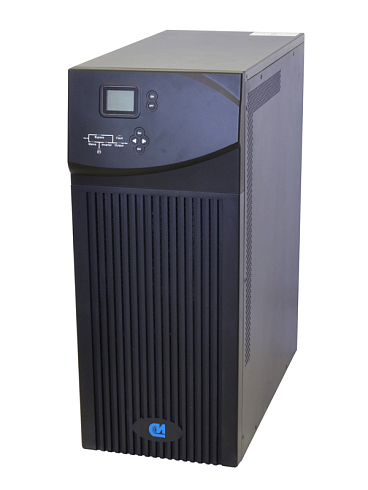

СИПБ10БА.9-11

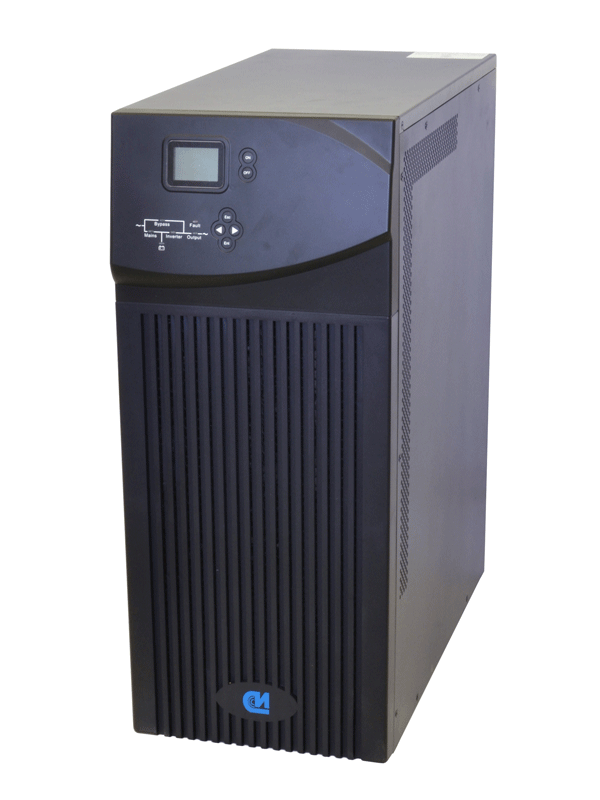

Источники бесперебойного питания СИПБ 6-10 кВА Tower с двойным преобразования напряжения предназначены для защиты компьютеров, серверов, телекоммуникационных систем, автоматики, систем безопасности и контроля доступа.
Благодаря использованию архитектуры онлайн с двойным преобразованием ИБП обеспечивает абсолютную защиту от всех регулярных проблем с электропитанием.
Компактный корпус для напольной установки, возможность параллельной работы до четырех ИБП и подключение внешних аккумуляторных блоков делают модели этой серии оптимальным решением для централизованной защиты ответственного оборудования.

Особенности:
- Двойное преобразование в режиме онлайн;
- Нулевое время переключения;
- Коррекция коэффициента мощности;
- Полностью цифровое управление (цифровой процессор сигналов);
- Коэффициент выходной мощности: 0,9;
- Гармоника тока на входе: менее 2% для линейной нагрузки;
- Технология полностью цифрового управления зарядом/выпрямителем/инвертором;
- Режим экономичной работы (ECO);
- Оптимизированная группа батарей: 16/18/20 штук (опционально);
- Широкий диапазон напряжений: 120…276 В переменного тока;
- Широкий диапазон входных частот: 45…55 Гц;
- Самотестирование при запуске ИБП;
- Защита от слишком высокого/низкого входного напряжения;
- Встроенный сервисный и электронный байпас;
- «Холодный» старт – запуск ИБП при отсутствии напряжения на входе;
- Автоматическая диагностика неисправностей;
- Порты коммуникации: USB, RS232/485 (опционально);
- Порт управления аварийным отключением (АОП);
- Дополнительные опции: карты SNMP, Modbus, карта AS400 («сухие» контакты), плата параллельной работы;
- Для ИБП данной серии предлагаются дополнительные аккумуляторные блоки (опционально)

Характеристики:

Мощность 6 кВА / 5,4 кВт; 10 кВА / 9 кВт;
ВХОД
Диапазон напряжений 120 - 276 В переменного тока;
Диапазон частот 45...55 Гц при 50 Гц / 55...65 Гц при 60 Гц;
Суммарное значение коэффициента нелинейных искажений тока на входе < 5% (100% нелинейная нагрузка);
Диапазон напряжений байпаса:
- Максимальное напряжение: + 15% (опционально + 5%, + 10%, + 25%)
- Минимальное напряжение: - 45% (опционально - 20%, - 30%)
- Диапазон частотной защиты: ± 10%
Питание от генератора Поддерживается;
ВЫХОД
Напряжение 220/230/240 В переменного тока;
Коэффициент мощности 0,9;
Отклонение напряжения ± 2%;
Частота на выходе при режиме работы:
- от питающей электросети ± 1%, ± 2%, ± 4%, ± 5%, ± 10% номинальной частоты (опционально);
- от батарей 50 Гц ± 0,02 Гц;
Коэффициент пиковой импульсной нагрузки по току 3:1;
Нелинейные искажения ≤ 2% коэффициент нелинейных искажений (линейная нагрузка),
≤ 5% коэффициент нелинейных искажений (нелинейная нагрузка);
Форма выходного напряжения Чистая синусоида;
КПД: В экономичном режиме работы ≥ 97%; в нормальном режиме работы ≥ 90%;
АКБ
Напряжение: Стандартное исполнение: 192 В пост.тока; опциональное напряжение: 216/240 В пост.тока;
Тип батарей 12 В / 9 Ач
Время обеспечения резервного питания  - Полная нагрузка ≥ 2 мин (стандартное исполнение), для исполнения с увеличенным временем резервного питания зависит от емкости внешних батарей. Расчетное оставшееся время отображается на ЖКИ.;
Время подзаряда (до 90% емкости) 8...10 часов (стандартное исполнение);
Ток заряда - 1 А (стандартное исполнение); исполнение с увеличенным временем резервного питания: максимальный ток, = 10 А (ток заряда можно устанавливать в соответствии с емкостью установленных батарей);
Разъем для батареи - Подключение через кабель;
Время переключения 0 мс;
ЗАЩИТА:
Перегрузочная способность
- режим работы от питающей электросети - Нагрузка ≤ 110% - длительность 3 мин, ≤ 125% - длительность 30 с, ≤ 150% - длительность 1 с, > 150% - переход на байпас;
- режим работы от батарей - Нагрузка ≤ 110% - длительность 30 с, ≤ 125% - длительность 1 с, ≤ 150% - длительность 200 мс;
- Режим байпаса 1000 % - 100 мс;
- Выключатель ручного байпаса – 40А;
Перегрев:
- Режим работы от питающей электросети: переключение на байпас;
- Режим резервного питания: немедленное отключение ИБП;
Низкий заряд батарей - Звуковой сигнал и выключение;
Самодиагностика - При включении питания и программном управлении;
Аварийное отключение питания - Немедленное отключение ИБП;
Батареи - Усовершенствованное управление батареями;
Подавление помех  - Соответствует стандарту МЭК 62040-2;
Предупредительные сигналы
Звуковые и визуальные - Отказ сетевого электропитания, низкий заряд батарей, перегрузка, сбой в системе;
Индикатор
Состояние на ЖКИ и светодиодном индикаторе - Режим работы от питающей электросети, режим резервного питания, экономичный режим работы, режим байпаса, низкий заряд АКБ, АКБ неисправны, перегрузка и сбой ИБП;
Индикация на ЖКИ - Входное напряжение, входная частота, выходное напряжение, выходная частота, уровень нагрузки, напряжение батареи, внутренняя температура и оставшееся время аварийного питания от батареи;
Физические характеристики
Размеры (Ш x Г x В), мм:
- ИБП  СИПБ6БА.9-11, СИПБ10БА.9-11  - 250x502x616 (модификация без АКБ: 220 x 481 x 438);
Вес нетто, кг:
- ИБП  СИПБ6БА.9-11  - 60;
- ИБП  СИПБ10БА.9-11  - 62;
Соединение на входе - Кабельное соединение через клеммный терминал;
Соединение на выходе - Кабельное соединение через клеммный терминал;
Подключение внешней батареи - Кабельное соединение через разъем;
Сечение кабелей: ИБП  СИПБ6БА.9-11 – 6 мм2; ИБП  СИПБ10БА.9-11 – 16мм2;
Интерфейсы
USB, RS232/485, карты SNMP, Modbus RTU или AS400 (опционально), плата параллельной работы (опционально);
Рабочие условия
Температура - 0…40°С;
Относительная влажность 0…95% (без конденсации);
Температура хранения - 25...55°С;
Высота над уровнем моря < 1500 м, на высоте > 1500 м нагрузка должна пропорционально снижаться;
Соответствие стандартам
Безопасность ТР ТС 004/2011, МЭК 62040-2, МЭК 62040-1-1;
ЭМС ТР ТС 020/2011, МЭК 62040-2;
