Гарантия 3 года

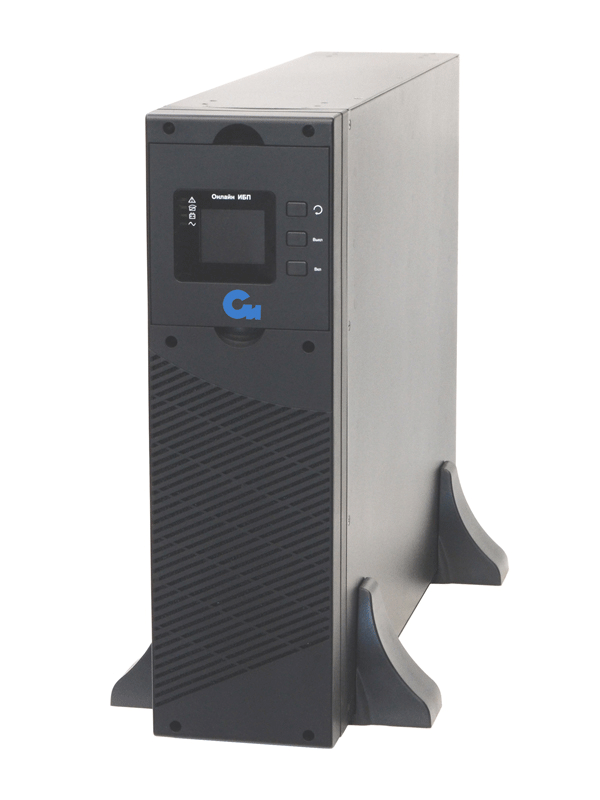

Источники бесперебойного питания СИПБ 6-20 кВА Rack/Tower с раздельным байпас, двойного преобразования напряжения предназначены для защиты компьютеров, серверов, телекоммуникационных систем, автоматики, систем безопасности и контроля доступа.
Благодаря использованию архитектуры онлайн с двойным преобразованием ИБП обеспечивает абсолютную защиту от всех регулярных проблем с электропитанием.
Универсальная установка в стойку или на пол, возможность параллельной работы до четырех ИБП и подключение нескольких внешних аккумуляторных блоков делают модели этой серии оптимальным решением для централизованной защиты ответственного оборудования, устанавливаемого в 19’ телекоммуникационную стойку.
Особенности:
- Технология двойного преобразования;
- Нулевое время переключения;
- Отдельный вход байпас;
- Встроенный корректор коэффициента мощности;
- Полностью цифровое управление (цифровой процессор сигналов);
- Коэффициент выходной мощности: 0,9;
- Гармоника тока на входе: не более 5% на нелинейной нагрузке;
- Технология полного цифрового управления зарядом/выпрямителем/инвертором;
- Режим экономичной работы (ECO);
- Оптимизированная группа батарей: 16/18/20 штук (настраивается);
- Широкий диапазон входных напряжений: 120...276 В с однофазным;
- Самотестирование при запуске ИБП;
- Защита от слишком высокого/низкого входного напряжения;
- Автоматический электронный байпас;
- «Холодный» старт – запуск ИБП при отсутствии напряжения на входе;
- Автоматическая диагностика неисправностей;
- Порты коммуникации: USB, RS232/485, «сухие» контакты (опционально), порты параллельной работы, подключение датчика термокомпенсации заряда АКБ;
- Дополнительные опции: карты SNMP, релейная карта («сухие» контакты).
Для ИБП данной серии предлагаются дополнительные аккумуляторные блоки.
ИБП данной серии имеют раздельный ввод байпас и большой выбор коммуникационных интерфейсов
Характеристики:
Мощность:
- СИПБ6КД.9-11/БПС – 6 кВА / 5,4 кВт;
- СИПБ10КД.9-11/БПС - 10 кВА / 9 кВт;
Вход
Система - однофазная с заземлением;
Номинальное напряжение - 220/230/240 В переменного тока;
Диапазон напряжений - 120...276 В переменного тока;
Диапазон частот - 45...66 Гц;
Коэффициент мощности - ≥ 0,99;
Суммарное значение коэффициента нелинейных искажений тока на входе - ≤ 3% (100% линейная нагрузка), ≤ 5% (100% нелинейная нагрузка);
Диапазон напряжений байпаса:
- Максимальное напряжение: + 15% (опционально + 5%, + 10%, + 25%);
- Минимальное напряжение: - 45% (опционально - 20%, - 30%);
- Диапазон частотной защиты: ± 10%;
Диапазон напряжений в экономном режиме - Аналогичный режиму байпаса;
Питание от генератора Поддерживается;
Выход
Система - Однофазная с заземлением;
Номинальное напряжение - 220/230/240 В переменного тока;
Коэффициент мощности - 0,9;
Отклонение напряжения - ± 1%;
Частота на выходе:
- Режим работы от питающей электросети - ± 1%, ± 2%, ± 4%, ± 5%, ± 10% номинальной частоты (опционально);
- Режим работы от батарей - (50/60 ± 0,1) Гц;
Коэффициент амплитуды нагрузки - 3:1;
Коэффициент нелинейных искажений - ≤ 2% при 100% линейной нагрузке; ≤ 5% при 100% нелинейной нагрузке;
Форма выходного напряжения Чистая синусоида;
КПД
- В экономичном режиме работы ≥ 97%;
- в нормальном режиме работы ≥ 90%
АКБ
Напряжение - 192/216/240 В постоянного тока (настраиваемое);
Время обеспечения резервного питания - В зависимости от количества подключенных батарейных блоков;
Время подзаряда до 90% емкости - В зависимости от количества подключенных батарейных блоков;
Ток заряда максимальный ток - 10 А (ток заряда можно устанавливать в соответствии с емкостью установленных батарей);
Разъем для батареи Подключение через разъем Anderson;
Время переключения - 0 мс
Защита
Перегрузочная способность:
- Режим работы от питающей электросети - Нагрузка ≤ 110 % - 1 час, 110%~125 % - 10 минут, 125%~150 % - 1 минута, ≥ 150 % - 200 мс и переход на байпас;
- Режим байпаса 1000 % - 100 мс;
Перегрев:
- Режим работы от питающей электросети: переключение на байпас;
- режим резервного питания: отключение ИБП;
Низкий заряд АКБ - Звуковой сигнал и выключение;
Самодиагностика - При включении питания и программном управлении;
Аварийное отключение питания - Немедленное отключение ИБП;
Аккумуляторные батареи - Усовершенствованное управление батареями, подключения датчика термокомпенсации заряда (опционально);
Подавление помех - Соответствует стандарту МЭК 62040-2;
Предупредительные сигналы
Звуковые и визуальные - Отказ сетевого электропитания, низкий заряд АКБ, перегрузка, сбой в системе;
Индикация
Состояние на ЖКИ и светодиодном индикаторе - Режим работы от питающей электросети, режим резервного питания, экономный режим работы, режим байпаса, низкий заряд АКБ, АКБ неисправны, перегрузка и сбой ИБП;
Индикация на ЖКИ - Входное напряжение, входная частота, выходное напряжение, выходная частота, уровень нагрузки, напряжение батареи, внутренняя температура и оставшееся время аварийного батарейного питания;
Физические характеристики
Размеры (Ш x Г x В), мм 443 x 580 x 131(3U), силовой блок без батарей;
Вес нетто (без батарей):
- СИПБ6КД.9-11/БПС – 23 кг;
- СИПБ10КД.9-11/БПС – 25 кг;
Соединение на входе/выходе - Кабельное соединение через клеммный терминал;
Подключение внешней батареи - Кабельное соединение через разъем;
Сечение кабелей:
- СИПБ6КД.9-11/БПС – 6 мм2;
- СИПБ10КД.9-11/БПС – 16 мм2;
Интерфейсы - USB, RS232/485, порты параллельной работы, карты SNMP, Modbus RTU или AS400 (опционально);
Рабочие условия
Температура 0...40°С;
Влажность 0...95% (без конденсации);
Температура хранения - 25...55°С;
Высота над уровнем моря < 1500 м, на высоте > 1500 м нагрузка должна пропорционально снижаться;
Соответствие стандартам
Безопасность ТР ТС 004/2011, МЭК 62040-2, МЭК 62040-1-1;
ЭМС ТР ТС 020/2011, МЭК 62040-2.
